사업영역

커넥티드 인사이트는 다양한 산업에 최적화된
통합 비전 기술을 제공합니다.

PCB

동판 및 동필름 표면검사

고속 7~14um의 고해상도로 영상을 촬상하며, 대면적을 영상처리를 통해 균일한 이미지를 취득하도록 영상처리를 합니다.
Rule-based와 AI 검사를 동시에 수행하여 검출 성능을 높이고, 대용량 이미지를 효과적으로 처리합니다.

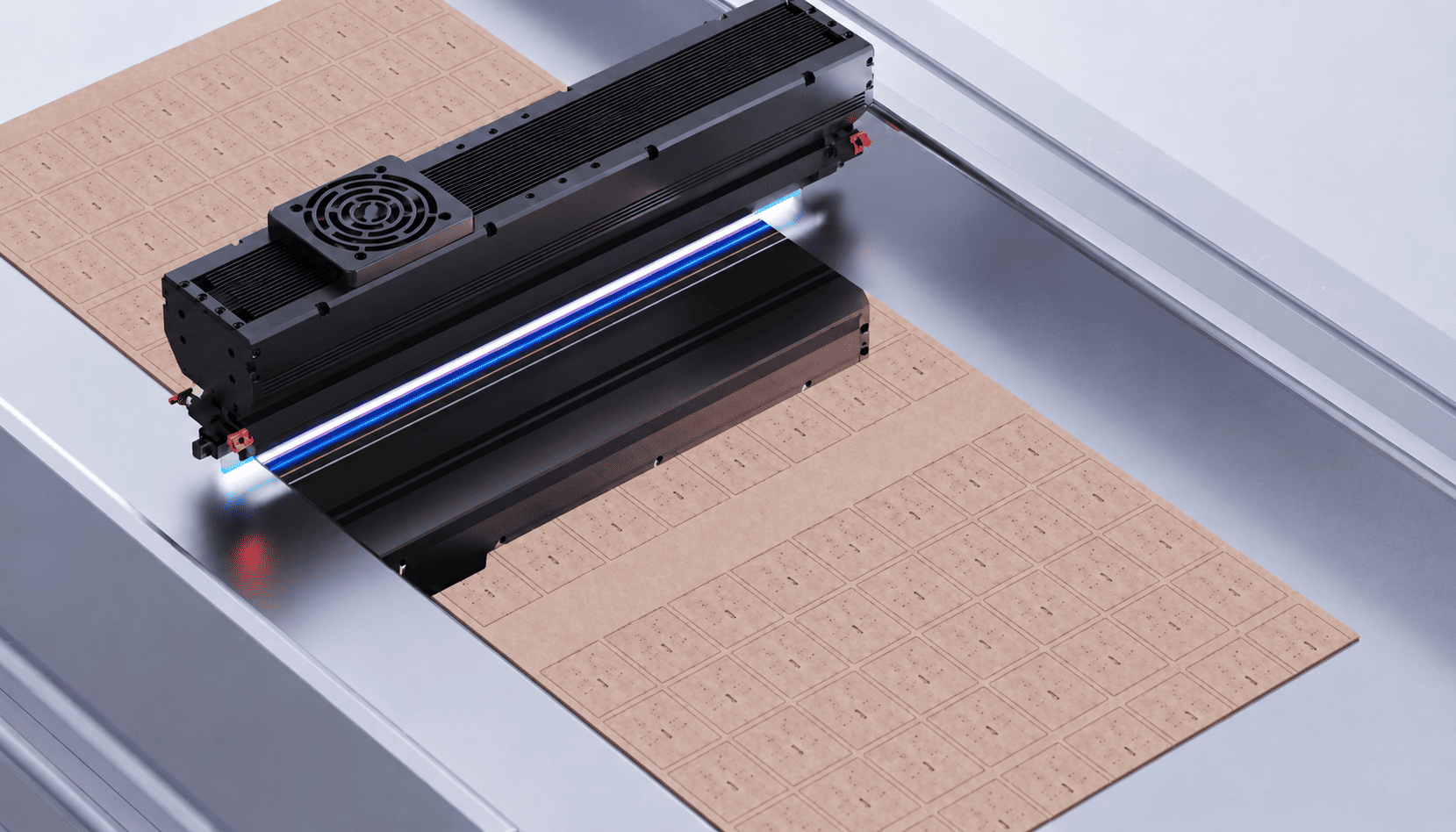

패키지 기판 표면 AOI 검사 이미지 1
[Lead Frame 외관검사]
패키지 기판 표면 AOI 검사 이미지 2

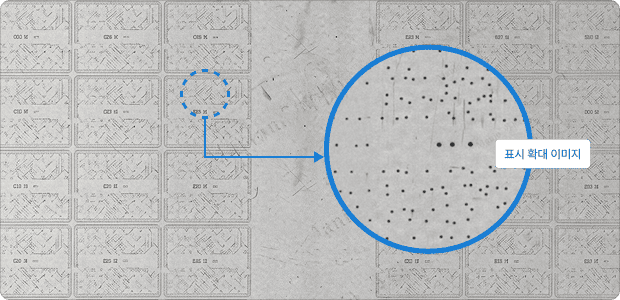

[결함 추적 시스템의 정밀 결과 화면]

동판 패턴 홀 및 간격 검사

7um의 고해상도 이미지로 동판의 홀 및 패턴 간격 등의 치수를 정밀 측정합니다.

PCB기판 표면 AOI 검사 이미지 1

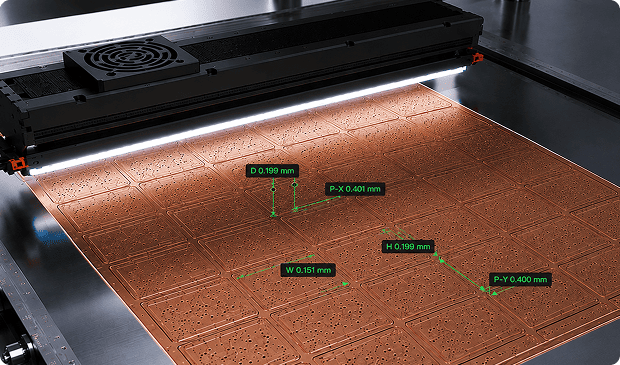

[ PCB 기판의 홀(Hole) 내부 상태를 실시간 스캔]
PCB기판 표면 AOI 검사 이미지 2

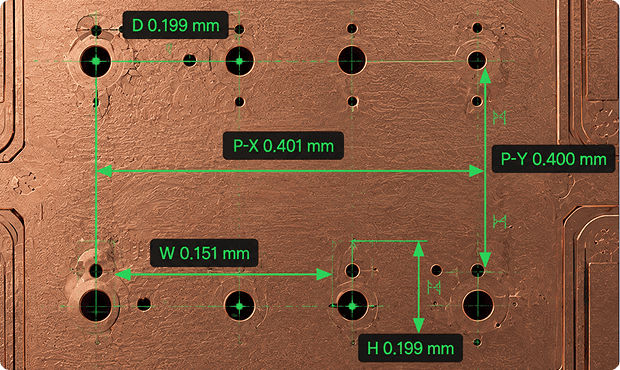

[홀 내부 불량을 탐지하고 특정 영역을 확대 분석한 검사 결과 화면]
